電纜運行在額定電壓下，接頭本體能夠表征出“聲、光、熱、電磁”等特征，這些特征可通過發熱、局部放電、接地環流、振動、超聲波、電磁波等狀態量來監測；帶電檢測就是通過監測這些狀態量的異動，達到發現設備缺陷的目的。
配電電纜中間接頭局放在線監測裝置采用局放、發熱測試手段對電纜接頭進行監測，目標在于在運行條件下對接頭進行狀態診斷、缺陷部位的精確定位、缺陷程度的定量分析，提高電力電纜運行的可靠性。
1.系統功能
通過安裝在電纜接頭本體、接地線上的電容耦合傳感器，來耦合電纜接頭的局部放電脈沖電流信號；耦合到的脈沖信號通過同軸電纜傳送至前端監測裝置，對模擬信號經過放大、模擬數字轉換后變成數據信號再通過485總線傳送至測試主機。測試主機對不同傳感器的信號分別進行不同分析，計算，并將這些通過計算獲得的放電信號數據寫入到數據庫中，經多次采集后，從數據庫提取數據進行譜圖分析和數據報表，并在虛擬檢測系統的面板上顯示。
電纜局部放電在線監測系統適用于10kV及以上電壓等級電纜局部放電在線及離線監測，能實時顯示各個接頭及各段電纜局部放電幅值、頻次，必要時給出報警。并能存儲測試譜圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。
系統最小測量放電幅值：現場20PC，脈沖電流傳感器的頻率范圍為1MHz～30MHz，放電脈沖的時間分辨率為10μs，相位分辨率為0.18°。

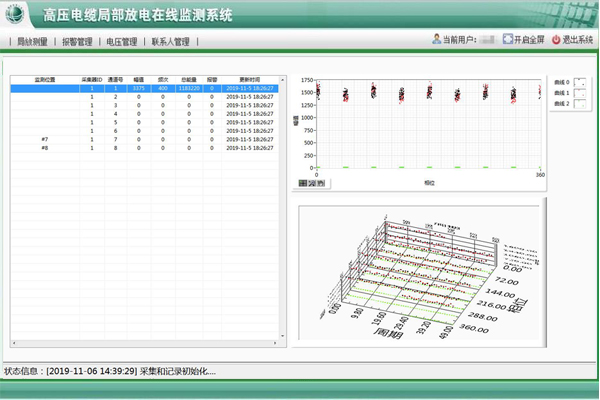

系統提供工頻周期放電圖、二維（q-φ，N-φ，N-q）譜圖、放電趨勢圖等。
系統采用模擬濾波、脈沖分組、周期脈沖剔除、設置動態閾值、開相位窗口等綜合抗干擾措施，使測試數據真實可靠。
2.系統結構

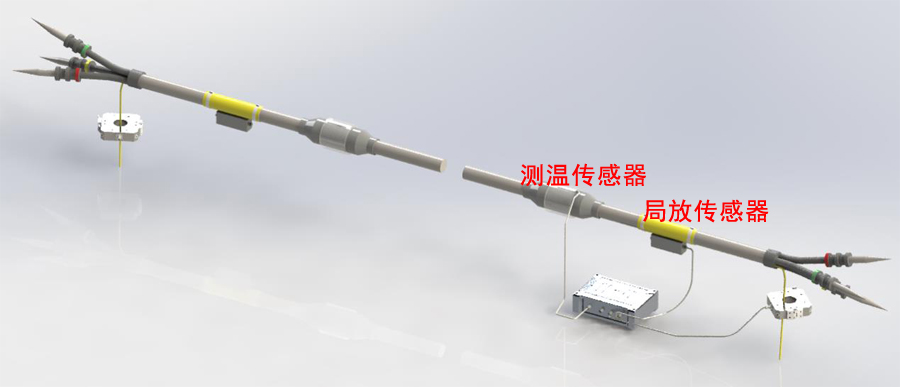

每一個中間接頭需配置1套電容耦合型局放傳感器和3個溫度傳感器。

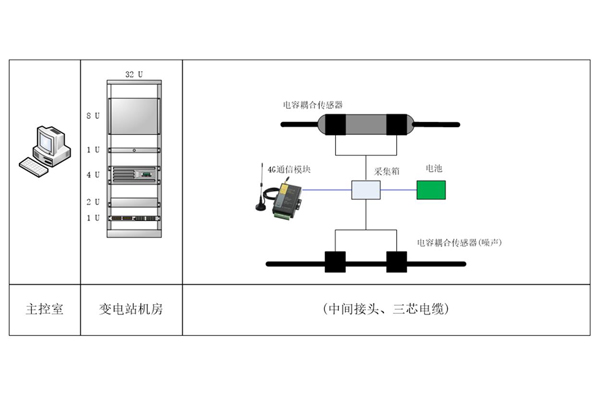

有線供電、有線傳輸方式
電池供電、無線傳輸方式
